Zapojení přídavných světel Discovery 2

[discovery_plzen]

Ahoj,

mam dotaz. Na palubce mam symbol světel s číslem 2, předpokládám, že to je originál knoflík na ovládání přídavných světel, ale chci se zeptat kde j vyveden konektor na který se připojím? Případně zda už tam nějaké relé jde a nebo ne.

Moc děkuji

Tomáš

[libovka]

Relé na přídavná světla bývá na pojistkovém boxu v motorovém prostoru.

[discovery_plzen]

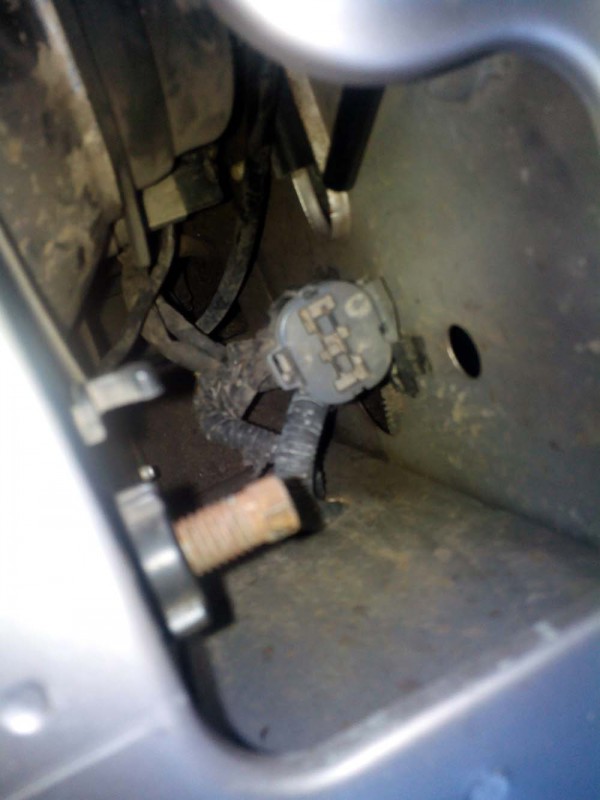

Ještě mam u každého světla konektor asi nebo co to je, viz. fotka. Je to u obou světel. Není to náhodou příprava na připojení přídavných, když to má originál knoflík přímo na palubce?

[default]

Na tyhle konektory koukám už asi 7let a stále mě nenapadá k čemu tam jsou... a takových tam ještě mám... jéje...

[MadTom]

Tyhlety šedé konektory jsou spojovací pro spojení uzemňovacích drátů od všeho možného. Stačí se podívat do RAVE, je to tam popsané.
Pro originál druhé dálkové by měla být v autě doplňková krabička, protože pro ovládání je tam použito tlačítko, ne vypínač, takže na to nestačí obyčejné relé.

[MadTom]

http://www.discovery2.co.uk/spots.html Tady je popsané jak to je originál a jak to občas nefunguje, když tam krabička - v principu impulsní relé občas nefunguje.

[default]

V principu (pokud to dobře chápu) by to mělo fungovat následovně:
rozsvítím světla
přepnu na dálkové
tlačítkem si rozsvítím přídavné
a POZOR když zhasnu dálku, tak by měly zhasnout i přídavné (kvůli případnému oslnění)...

Z toho mám pocit že by ta přídavná světla měla být připojená až "za" normální dálkou... to by snad mohlo vyřešit jedno obyčejné relé...
Ale kamiony to mají zjevně řešené jinak, protože umí bliknout i těmi přídavnými... nebo se pletu?

[Balú]

na mojej D2 mam predpokladam pridavne svetla (origo LR v origo LR rame) zapojene v fabrike ,to auto ma vsetko mozne aj nemozne co sa do D2 davalo a nepredpokladam zeby to tam niekto domontovaval... a pridavne svetla su normalne zapojene ze svietia z dialkovymi a nedaju sa vypnut samostatne,neviem ci je to dobre alebo zle ,ale este ma zato nikto neposu..zil. na kamione som to mal zapojene cez zvlast svietiaci vypinac(a samozrejme relatko) cize dialkove svetla bud svietili samostatne,alebo po zapnuti vypinaca spolu z pridavnymi dialkovymi,ziadne samostatne blikanie pridavnymi svetlami sa nekonalo...

[Tazik1992]

to default: Světýlková elektrotechnika kamionu je samostatná disciplína Tam je to asi individualni záležitost. Nejjednodušší je asi to spřažení relé přídavných s relé od dálkových. Kdybys to chtěl přeci spínat volitelně,ale vždy s dálkovýma a aby i s nima automaticky přídavná světla vypla,tak by tam mohlo být relé zapojené se samodržnym kontaktem ovládané tlačítkem a napájené ze stejného vodiče jako relé dálkových světel.

[MadTom]

Ad přídavné dálkové - je k tomu pořeba relé, vypínač (nejlépe s příslušným piktogramem) a zelená kontrolka.
Když bude vypínač zapnutej, tak od hlavních dálkových se ti sepne relé, rozsvítí se zelená kontrolka a rozsvítí se přídavná dálková světla.
V klidu to může vozit trvale zapnuté - oslňování není moc problém, když už máš tak jako tak zapnutá dálková světla. A relé ovládané od hlavních dálkových světel ti zaručí, že přídavná dálková světla se rozsvítí až poté, co budou rozsvícená ta hlavní.
Zelená kontrolka a vypínač je standardizovaný systém ovládání a indikace v autech - občas to kontrolují na STK. Ideální je i ten správný piktogram.
A málem jsem zapomněl na 2 pojistky - jednu silovou, přes kterou to půjde od baterky do relé a následně do přídavných světel, a druhou slabou, která bude mezi hlavníma dálkovýma a vypínačem pro relé.
