Disco 3 a externí AUX vstup do standardního radia

[merlin]

Stál jsem před problémem, jak pustit zvuk třeba z mp3 nebo navigace a tlf do audio systému v Disco 3. Nemám totiž v základu AUX vstup i když přepínač na radiu je. Diskutoval jsem tuto možnost s D3kařema a v podstatě každý by to přivítal, jenom se nevědělo jak na to. A další externí reproduktory se mi zdálo jako nepoužitelné, když už je v autě tak kvalitní audiosystém.
Projel jsem fóra v UK a našel řešení. Totiž někdo tam našel, že kabely z rádia pro AUX jsou naprázdno ukončeny v pravé straně u podběhu, kde má nohy spolujezdec. Tam je ucvakli z konektoru a natáhli je k rádiu a dali někam k popelníku a nebo je vyvedli plandavě jen tak ven. Napadlo mě, že ty dráty tedy musí jít už z rádia a tak jsem rádio vyndal, opravdu našel popsané dráty na AUX, našel kudy vedou, ucvaknul jsem je a místo k podběhu jsem je vrátil do středového panelu. Místa navržená na fóru v UK se mi jevila jako nepoužitelná vzhledem k délce 3,5mm stereo Jack samičky kterou jsem koupil asi za 20,- Kč. Umístit konektor vedle popelníku a nebo vedle 12V zásuvek se nezdařil, neboť mi nedosahoval originál kabel a navíc rozdělat tenhle spodní panel znamená vyndat středovou konzoli s řadící pákou atd. Volné šedivé panýlky na panelu klimatizace a nebo na panelu rádia jsem zjistil, že jsou nepoužitelné a to buď díky hloubce konektoru a nebo protože bych musel porušit tištěný spoj abych tam dostal kabel. Nakonec po rozdělání horního panelu kde je DSC, zamykání a varovné blinkry jsem se rozhodl instalovat konektor do prázdného tlačítka, které je určeno pro případnou montáž vypínání parkovacích senzorů. Postup jsem se snažil nafotit a popsat tak aby to bylo zřejmé - snad. Snažil jsem se co nejméně porušit cokoli. Vlastně přerušil jsem vedení tří drátů do slepé zásuvky, vyvrtal jsem 8mm díru do panelu, abych tam dostál kabel a vyvrtal jsem 8mm díru do slepého tlačítka. A mám AUX vstup a funguje.

Postup:


Poté odšroubujeme panel s výstražnýma blinkrama a panel rádia. Celkem 6 šroubků. Jsou to hvězdičky, ale jde to i normálním šroubovákem příslušné šířky.


Prstem ukazuju na zásuvku a kabel, který je pro AUX. Všechny zásuvky odpojíme z obou panelů, abychom měli místo.


Když pojedete po kabelu - tři dráty (černý modrý a červený) v černé bužírce - tak nejdál jsem se dostal tam, kde ukazuje šroubovák, kdo bude chtít dát konektor jinam a bude potřebovat delší kabel tak halt další hledání a nebo nastavit. V těchto místech jsem celou černou bužírku s kabelama ušmik a vytáhl ze svazku - dobře ulepená.


Teď už je možné do rádia opět zapojit všechny konektory a zasunout ho a zašroubovat na zpět. Kabel vytáhneme zleva zpod odkládací plošky jak je na obrázku.
Vezmeme horní panýlek s výstražnýma blinkrama a opartně vycvakáme - odděláme přední šedivou stranu. Vycvakneme slepé tlačítko a vidíme prostor až k tištěnému spoji a kolik tam máme místa. Potom 8mm vrtákem vyvrtáme shora díru tak, abychom se trefili do prostoru nepoužitého tlačítka tak, abychom neporušili tištěný spoj, který je na zadní straně. Ale je to vidět zepředu a dá se změřit hloubka kde tišťák je, abychom ho neporušili.


Kdo nechce vrtat do čelního panýlku a riskovat cokoliv, může provrtat odkládací plošku někde v rohu (je na ní stejně gumová podložka) a vytáhnout volně kabel do odkládacího prostoru a konektor připájet přímo, použít plastový kryt konektoru a nechat ho tam ležet a zapojovat takhle.
A protože je možno vložit jenom 5 příloh, pokračování v dalším příspěvku.

[merlin]

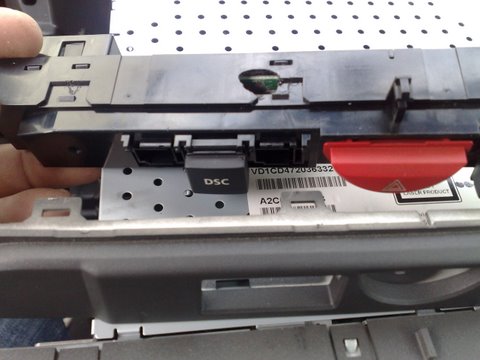

Tady je vidět vyvrtaná díra 8mm vrtám a je vidět, že je nakonec mírně posunutá vlevo a to proto, abych neničil packu šedivého předního panelu.


Potom jsem vzal slepé tlačítko a vyvrtal 8mm díru pro našroubování konektoru 3,5mm stereo Jack - samička, ze které jsem sundal plastový kryt. Tady je potřeba říct, že kdo chce dostat konektor přesně do středu, tak to se asi povede těžko, protože není problém v tlačítku, ale v těle panelu, který tam má přepážku, která překáží. Konektor jsem se snažil do slepého tlačítka našroubovat a moc mi to nešlo. Nakonec jsem tlačítko nahřál a tím ho mírně zk@rvil. Drží v závitu nakonec perfektně, ale lepší asi bude konektor zalepit a bude to čistší.

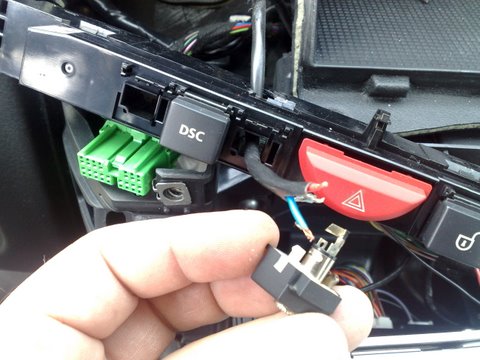

Poté je potřeba protáhnout kabel vyvrtanou dírou v panýlku. Použijeme červený a modrý kabel na stranové vývody (stereo) a černý(ten je už v bužírce neizolovaný) na kostru samičky Jacka a připájíme ke konektoru. Je dobré pájet dráty opatrně, já to dělal na dvakrát, neboť jsem přehřál plast a tím samičku Jacka sk@rvil a zaizolujeme, aby se nic nedotýkalo tišťáku v panýlku. Zaizolujeme a zacvakneme tlačítko s konektorem.

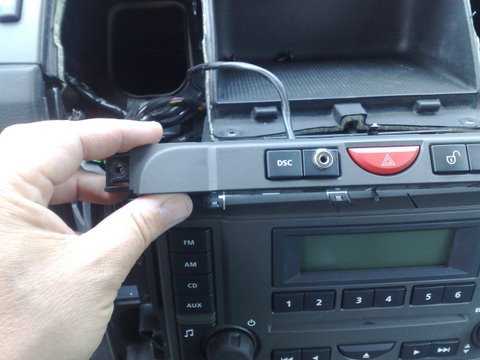

Zacvakneme šedivý čelo panýlku a přišroubujeme panýlek do sestavy.

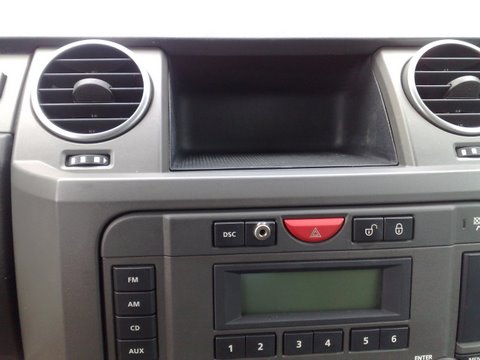

No a nakonec zacvakneme velký šedivý panel a tím je vše hotovo. Teď už stačí zapojit 3,5mm Jack např z mp3 a na rádiu zmáčknout knoflík AUX a už to jede. - Pěkný poslech


[low]

tak to je slusna prace

[MOPADŽI]

Od A - Z podrobně popsáno. Parádní návod Merline, pro další pacoše ktyří se bez obav pustí do "střev" DIII !!!

[Neklan]

Jo, skvělé, podobně jsem to v D3 měl také, jenom místo samičky, jsem si ven vytáhl 15cm kabelu s jackem na odkládací plochu před šaltpákou, kam se pohodlně vejde i I-POD Classic.

[RudaK]

Já bych to musel dát jinam,bo mám ten parkovací bazmek a na takové montáže nemám buňky

[merlin]

jj ... to se zdá být taky dobrá varianta neboť eliminuješ jeden spoj a připojuješ zařízení přímo.

[merlin]

Já bych to musel dát jinam,bo mám ten parkovací bazmek a na takové montáže nemám buňky

což by mohlo být řešení pro RuduK ...

i když vedle vlevo je ještě jedno místo, které se obsazuje kontrolou tlaku v pneu ... což taky nemám ...

[Keram]

Jo, skvělé, podobně jsem to v D3 měl také, jenom místo samičky, jsem si ven vytáhl 15cm kabelu s jackem na odkládací plochu před šaltpákou, kam se pohodlně vejde i I-POD Classic.

A měl jsi to napojený přes 3,5 jack nebo přes apple konektor?

[vizos]

Mnoho díkůůů už mám taky vyvedeno .

[Neklan]

Jo, skvělé, podobně jsem to v D3 měl také, jenom místo samičky, jsem si ven vytáhl 15cm kabelu s jackem na odkládací plochu před šaltpákou, kam se pohodlně vejde i I-POD Classic.

A měl jsi to napojený přes 3,5 jack nebo přes apple konektor?

přes 3,5 jack, protože iPod jsem uváděl jenom kvůli velikosti, sám ho nemám a pouštěl jsem si muziku z jiného mp3 přehrávače. V Rangiem teď mám rádio Becker Mexico a to přehrává mp3 formát z CF nebo SD karet, tak jsem nakopal 50 CDéček na 4GB kartu a hraju, hraju a hraju...

[papavel.k]

Merlin ty jsi spisovatel
ale je to dobré
...já mám DIII od Neklana takže kablík..nejvíc ho miluje dcerka..mám peška beat poslouchá minimálně
...stále funguje takže jsem se do toho nehrabal jak je mým zvykem

a moc děkuju za trasu!!!

[MRAK]

Merline, tohle je jeden z nejlepších technických příspěvků.
Sám mám sice AUX u zásuvky zadních sedadel, takže to nevyužiju, ale přesto chválím a smekám

[merlin]

to jednoho potěší, díky

[Radim]

Super popsané a zdokumentované
až nasbírám dost odvahy tak se do toho pustím

[vizos]

Radim není čeho se bát jde to úplně samo .

Já sem koncovku umístil vedle zásuvky. S dírkou nebyl problém žádný plast tam nezavazel jen kabel sem nad stavoval.

[merlin]

super, to byl můj původní plán, jenom se mi nechtělo nastavovat kabel, byl tak tak a bez vůle pro de/montáž popelníkového panelu.

[vachmajstr]

Skvěle popsaný návod. Nemám sice Disco, ale pokud byste to chtěli dotáhnout do dokonalosti, tak můžete rozbočit ten přívodní AUX kabel na dva vstupy. Jeden pro připojení přehrávače pomocí konektoru jack (jak je již popsáno) a druhý konektor vyvést někde v odkládací skříňce nebo v palubce, a na tento konektor připojit adaptér, který převádí signál z Bluetooth na audio a obráceně. Pak můžete přehrávat muziku z mobilu pomocí A2DP profilu bezdrátově. Mobil (musí podporovat Bluetooth A2DP profil) je nutno s adaptérem spárovat a pak už to fičí. Adaptér vyžaduje externí napájení a může mít rozměry cca 12x4x3 cm.

Pozn.: Nemáte někdo zkušenosti, jak získat AUX vstup u Free? Jedná se o standardní tovární autorádio s CD přehrávačem bez CD měniče.

[sloon]

Jde udělat AUX vývod u DII tak jak je to uděláno výše u DIII, mám tam origo rádio s CD.Asi je to blbost ale třeba v tom někdo šťoural Dík.

[Lafi]

Zdravím a potřebuji poradit.Nezobrazují se mi fotky v prvním příspěvku , nevím proč.Nemá je někdo uložené?
Díky moc za pomoc
