Ahoj,
Mam v D3 CBcko. Vadila mi mala slysitelnost z vestaveneho repracku. Ten problem je typicky jeste zhorseny pustenym radiem, cdckem atd.

Montaz externiho repro k CB jsem zavrhnul od pocatku (velikost, estetika, neztlumi radio).
Nicmene v DIII se primo nabizi moznost poslat audio z CBcka primo do radia pres vstupy ktere se pouzivaji pro hands free kity. Prozkoumal jsem to a funguje to super. Trochu bastleni, vyroba detektoru "pritomnosti" audia na vystupu CB.

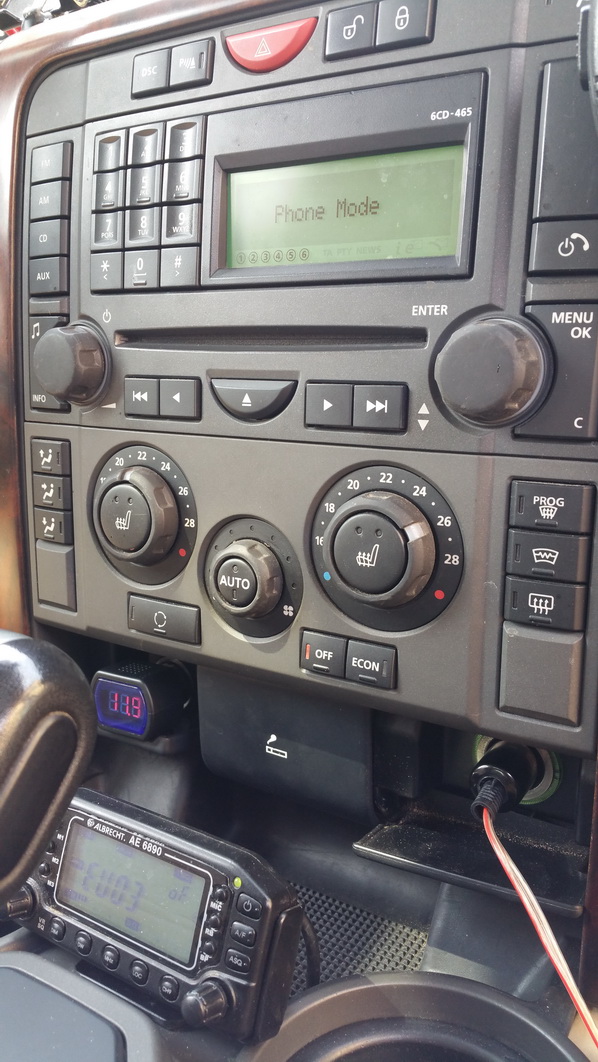

Vysledne to dela zadane - pri prijmu (cb "odsquelchovano") se radio v D3 prehodi do Phone mode, ztlumi co prave hraje (nebo se zapne) a pusti do repro audio ze CB. Po skonceni se prehodi samo zpet.
Takze konec blbostem typu "jeste jednou, neslysel jsem, moment, ztlumim si radio".

Otazka:
Kolik lidi tu ma D3 a v ni CBcko? Chcete sem hodit info jak to zapojit?
Musim to nejak zkreslit a zdokumentovat, udelam v pripade bude-li nekdo mit zajem.

H.

[NOTIX]

Ahoj, já bych poprosil.
Sice ještě CB v autě nemám,ale určitě ho plánuju a tohle moje 100% představa instalace

[petr štrof]

Mám ručku
a na těch pár chvil v roce to u mě nemá cenu řešit

[NOTIX]

Mám ručku
a na těch pár chvil v roce to u mě nemá cenu řešit

Souhlasím s Petrem,ale takovýhle blbůstky mě opravdu baví

[RudaK]

Kolik lidi tu ma D3 a v ni CBcko? Chcete sem hodit info jak to zapojit?
Musim to nejak zkreslit a zdokumentovat, udelam v pripade bude-li nekdo mit zajem. H.

Tak já mám CB , ale pokud by to fungovalo jak píšeš , tak bych měl taky zájem o zakreslení a zdokumentování no a kdyby to rádio zesílilo zvuk vysílačky,tak by to bylo super ( nehledě k tomu,že by montáž CB mohla být úplně zkrytá ).
Takové inovace by se mě taky líbily - i když já mám HF dodělávané Prakticky jezdím se CB už kvůli info kamioňáků,jak vypadá provoz na silnicích stále

[HST]

Souhlasím s Petrem,ale takovýhle blbůstky mě opravdu baví

.. No a o tom to je ne? Pro me je moznost udelat si nejakou blbustku, ktera vlastne neni potreba, hezka zajmove volnocasova aktivita a jeste se pri tom neco naucim.

... no a kdyby to rádio zesílilo zvuk vysílačky,tak by to bylo super ( nehledě k tomu,že by montáž CB mohla být úplně zkrytá )...

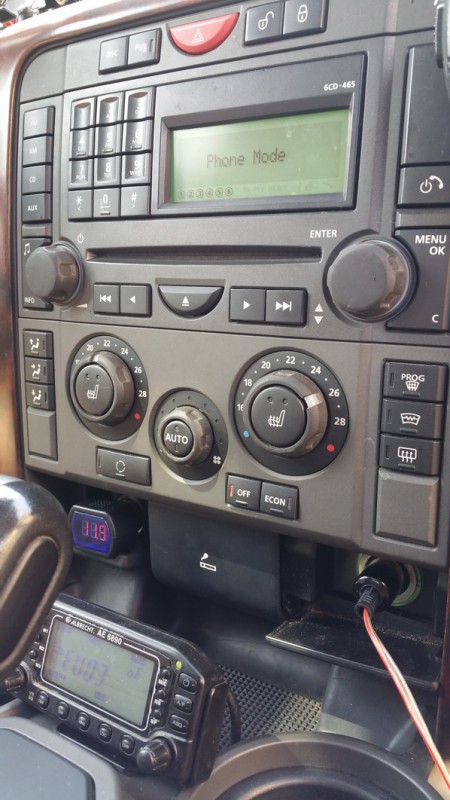

Zesiluje, hlasitost si "natocis" na radiu jak potrebujes. A montaz skryta jasan. Idealni CB s odnimatelnym panelem (napr. albrecht 6890) a pak to vypada jako na fotce. Jediny co je videt je panel. Cisty, nebije to do oci, neprovokuje corkare.

Okay, dam to nejak dohromady...

[erik]

zajímavé...

[HST]

Ahoj,
Zde je tedy 1. část návodu jak zapojit audio ze CB do DIII rádia.

Princip: Využije se Handsfee vstup vestavěného rádia. Výstup se CB speakeru je potřeba spojit s phone SPK vstupem na rádiu. Mute-IN vstup rádia se použije pro přepnutí rádia do „PHONE" režimu - a to i když je rádio vypnuté. Tedy v podstatě handsfree se zvukem ze CB. Interní reproduktor v CB zůstává po celou dobu odpojen.
Phone režim na rádiu umožnuje nastavit nezávisle hlasitost (phone-volume), při aktivaci ztlumí právě přehrávanou hudbu. Máte-li telefon spárován přes bluetooth, pak to funguje nezávisle na sobě (jakoby 2 handsfree paralerně), přičemž nejvyšší prioritu má bluetooth.

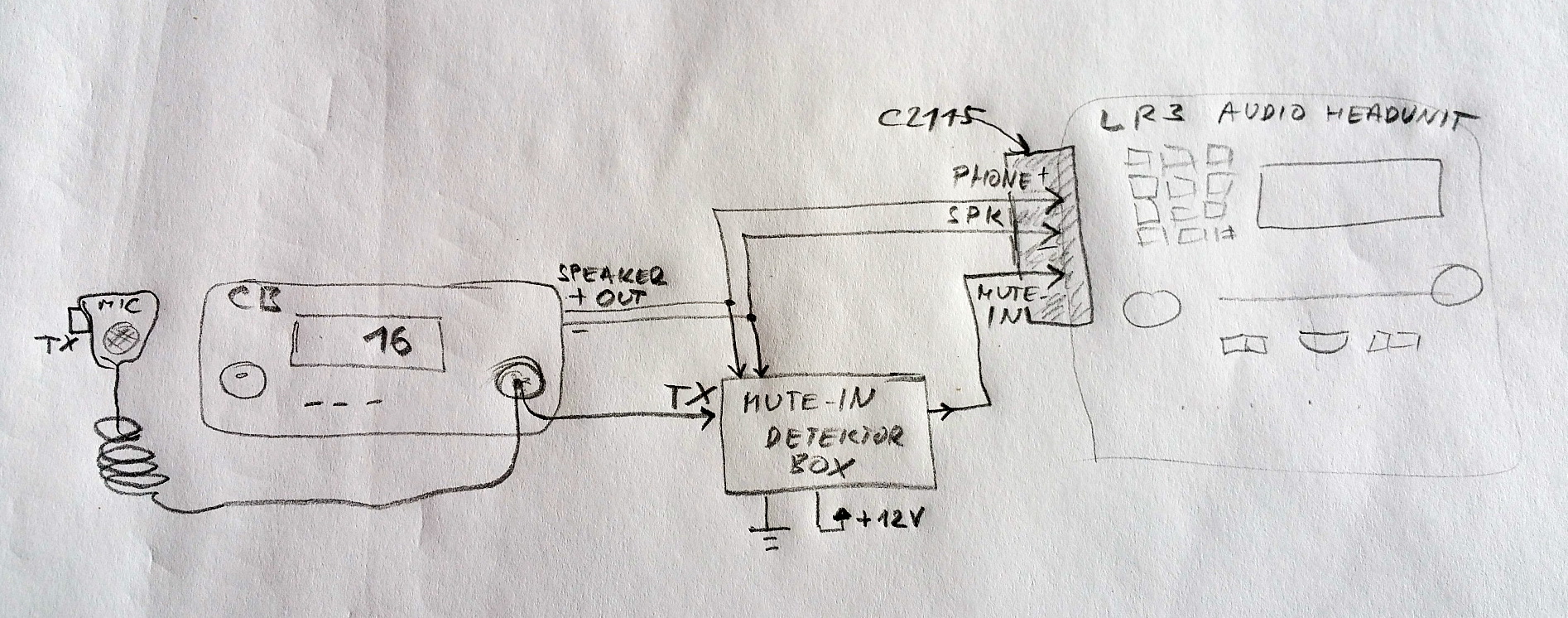

Schématicky:

K úspěšnému zapojení je tedy potřeba zařídit:
1. Vyvést příslušné dráty z LR3 rádia
2. Vyvést dráty ze CBčka
3. Vyrobit obvod „mute-in detektor“
4. Celé to propojit a rozumně zabudovat.

Podrobněji:
1. Vyvedení drátů z rádia

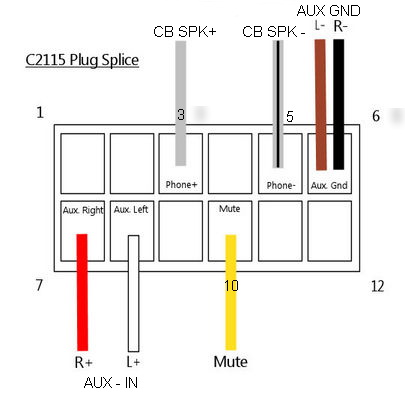

U rádia jde o konektor C2115. Rádio má zezadu celkem 4 konektory. Anténu, optický MOST kabel a dva dvouřadé obdélníkové. Ten menší obdélníkový je C2115. Nelze splést. Řada standard a high-line (Harmann-kardon) je stejná. Je potřeba vytáhnou 3 dráty – piny 3,5 a 10, viz obrázek. Piny bohužel nemají kontakty, je potřeba koupit příslušné dutinky, napájet kabel, zacvaknout do konektoru. Kabely vytáhnout kam je potřeba, já to mám směrem dolu pod střední konzoli.


Obrázek konektoru C2115 - Vypůjčeno z diskuze http://disco3.co.uk/forum/topic65718-15.html
Postup demontáže shrnuto = odstranit přední plasty (trhnutím směrem k sobě současně levou i pravou dolní část trim panelu), odšroubovat panel klimatizace, horní panel s tlačítky, autorádio.

2. Dráty ze CB.

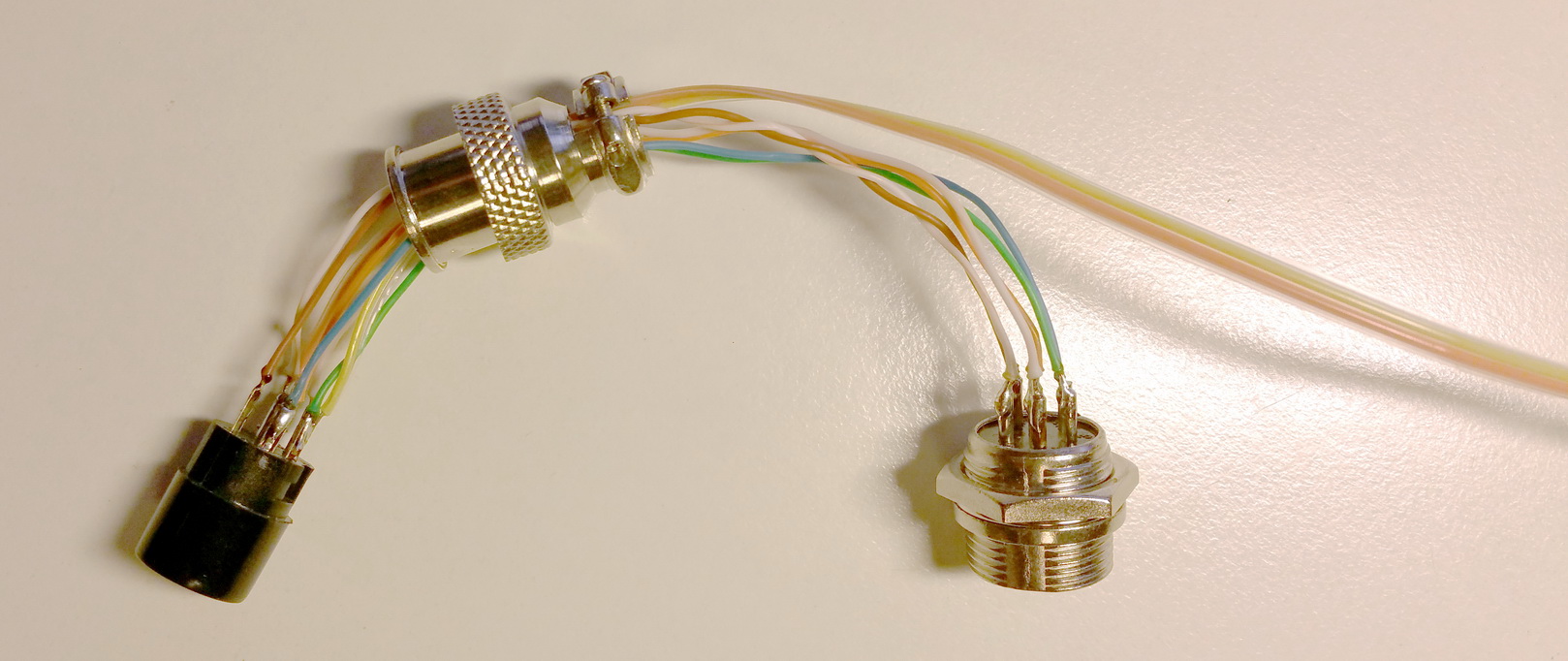

Zde je situace individuální dle CB. Většinou je Speaker-out 3,5mm mono jack. Není dané, že minus pól speakeru je uzemněn. Celé zapojení – i rádio - počítá s tím, že není. Je výhodné vytáhnout i PTT-TX signál (vysílám) který ztlumí rádio když mluvím do mikrofonu. Ten je dostupný na mike konektoru (většinou uzemněno = vysílám). Bez zásahu do CB lze tedy např. udělat prodlužku mike konektoru s odbočkou, viz obrázek. Konkrétní piny dle CB, např. na Albrechtu 6890 je to pin 3 (a zem je pin 5).

Jinak jsem zkoumal, jaké jsou úrovně signálu u CB na speakter-outu a zdali to lze přímo zapojit do rádia. Je dost možné, že to u jiných CB bude jinak (a bude potřeba např. odporový dělič atd.). Na albrechtu to ale vyšlo dobře – zapojit lze přímo a ideální hlasitost na CB je ca 50%; při vyšší začíná být rádio přebuzené a zkresluje.

3. Mute-in detektor
Bohužel CB nikde nedává na vědomí, že přijímá. Kdyby mělo někde výstup „odsquelchováno“, situace by byla mnohem jednoduší. Není. Takže je potřeba „krabička“ která přepne rádio do phone režimu „když je zvuk“, případně když vysílám. K tomu je na rádiu právě vstup mute-in vstup (aktivní při uzemnění). Jedná se o jednodušší elektronický obvod, nechávám na další post.

4. Zabudování a propojení.
Je dle možností / chuti každého soudruha. Já to řeším tak že CB mám pod sedadlem spolujezdce, panel na středu před radící pákou (Albrecht 6890 má odnímatelný panel), elektronika a dráty budou schované ve střední konzoli. Napájení mute-in detektoru ze stejné větve jako je napájené CB. Až to budu zabudovávat, dám foto, zatím mám prototyp v krabičce od mýdla

[HST]

2. část návodu - Mute-in detektor:

Jak jsem psal, bohužel CB nikde nedává na vědomí, že přijímá. Aspoň ten Albrecht. Dá se to vyřešit „detektorem audia“ na repro výstupu CB.
Vzhledem k tomu, že s elektronikou / bastlením nemusí každý kamarádit, tak zjednodušeně viz předchozí post – když krabička detekuje jakýkoliv zvuk (= malý rozdíl napětí na SPK outu) tak uzemní mute-in na rádiu.

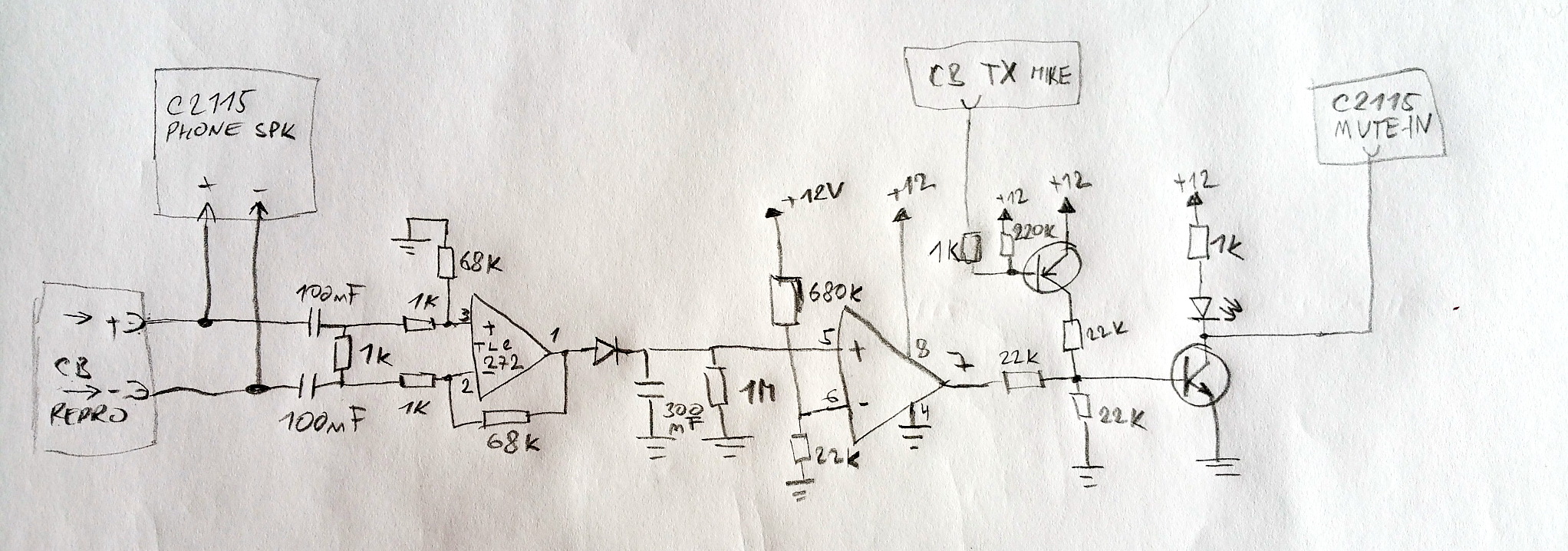

Složitěji viz schéma, zesílit signál z repro (1 polovina op-amp), zpoždovač deaktivace (dioda, R-C článek), komparáror či schmittuv obvod (2. polovina op-amp), na konci tranzistor spínající mute-in.

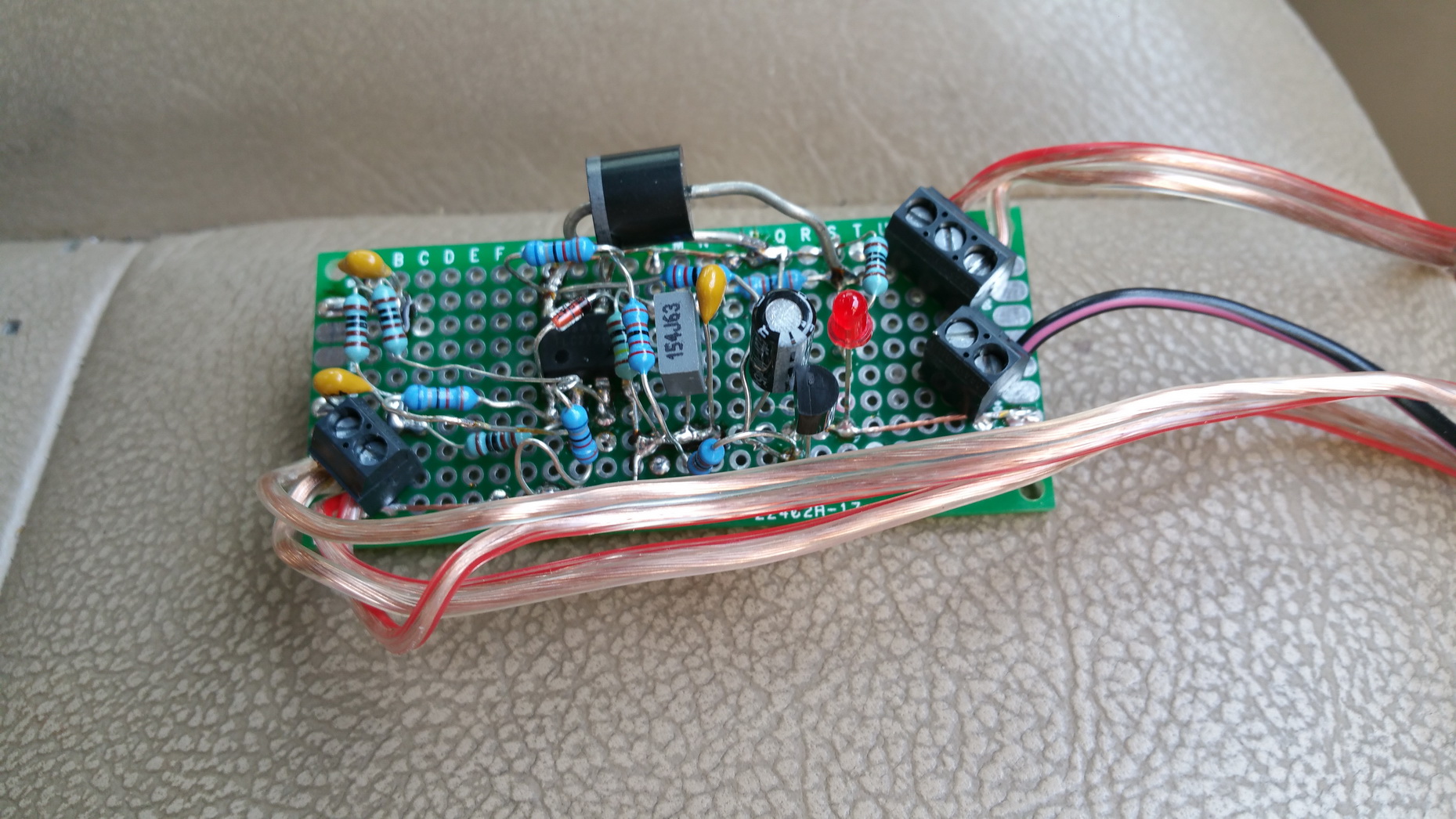

Zatím to mám pouze v „testovací“ podobě, viz obrázky a o schématu si nedělám iluze že by se nedalo zlepšit.
Ale zatím to funguje dobře.

Tak držím palce kdo by se do toho pustil

[NOTIX]

very thanks

zkusím to udělat až budu dávat CB do auta.

Velice pěkná práce, návod i schémata

[vizos]

Moc pěkná práce .

[RudaK]

Jak pěkná práce to je bych mohl posoudit až by si mě to udělal ( nebo někdo kdo tomu rozumí ) Já jsem na todle úplná LAMA ......
Elektroniku mám rád až tak,že ji odpustím nějaké drobné vrtochy - pochopit ji se sám nesnažím - je to v mém případě marný boj

[MadTom]

Hezké, líbí se mi, že ještě dnes někdo něco zbastlí. Možná by to šlo i jednodušeji - vzít jiné CB, které bude mít nějaký vhodný ovládací výstup, ale chce to hledat.

[RudaK]

Možná by to šlo i jednodušeji - vzít jiné CB, které bude mít nějaký vhodný ovládací výstup, ale chce to hledat.

Třeba President Harry III ASC

[HST]

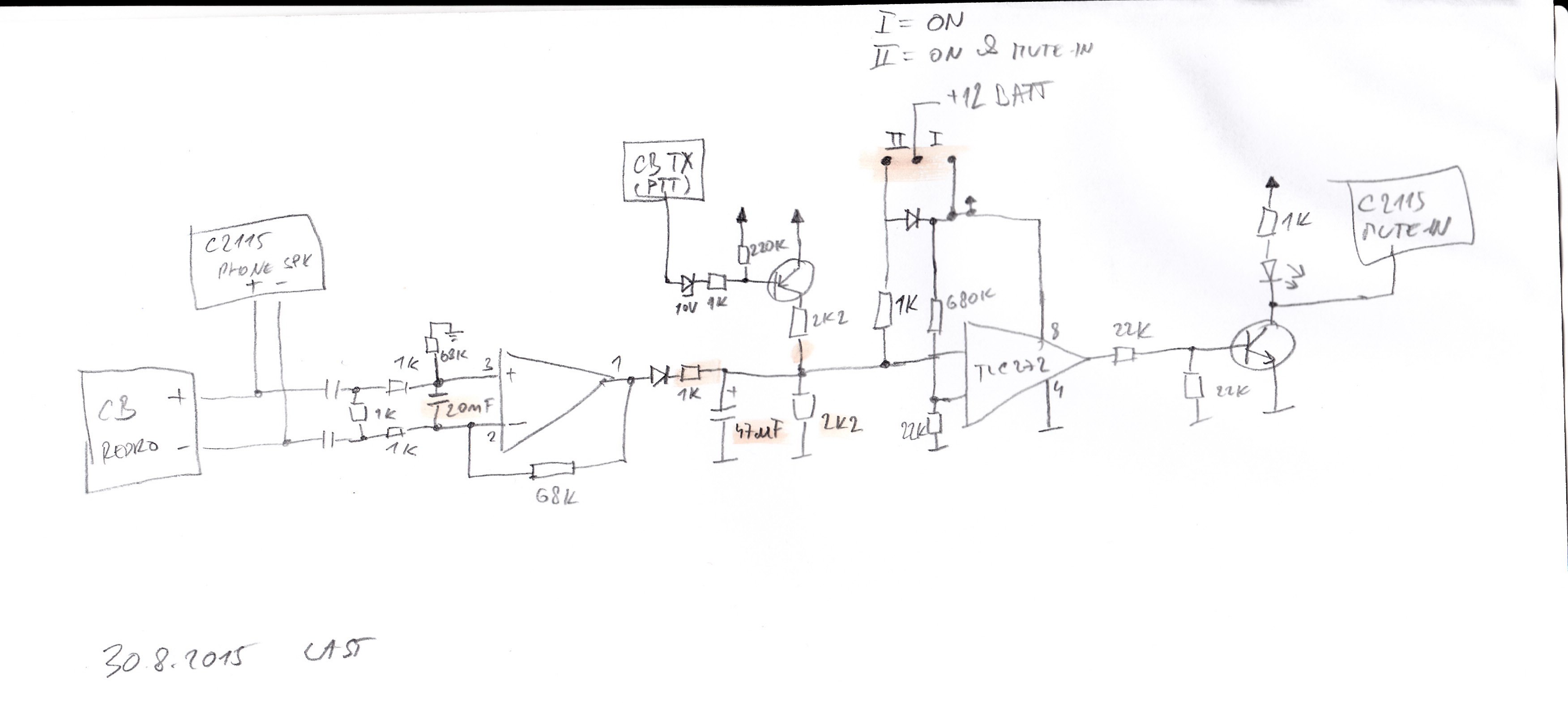

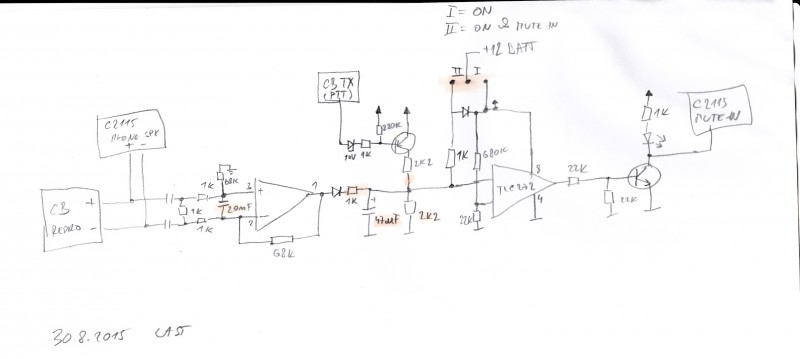

Tak ještě mírná úprava toho "mute-in" detektoru. Původní verze chytala "moc šumu", např. detekovala zapnutí světel a jiné ruchy. Teď už je to ok.
Viz příloha...
