Trippling (trojblik) do DII

[Mrky DII]

Ahoj, nezkoušel někdo do DII namontovat na blinkry dnešní dobou propagovaný trojblik?

[petmic]

neskusal, ale rozmyslal som o tom. ale vzdal som to, nechce sa mi to nakoniec riesit

[Balú]

neskusal, ale rozmyslal som o tom. ale vzdal som to, nechce sa mi to nakoniec riesit

a myslíš že by to šlo ?

[Mrky DII]

Určitě by to šlo. Mám schéma, mám rozpis součástek i návrh tištěného spoje. Výrobní cena cca 400,- Kč. Hotové moduly se dají koupit od cca 800,- Kč. Jen mě zajímalo, zda už se do toho někdo pouštěl.

[knedlousek]

Schéma a ty věci kolem bys poslal? To by mě docela zajímalo.

[default]

Mě taky. A mimochodem, kdyby se těch tišťáků dělalo víc tak by ani nebyly tak drahé.

[Mrky DII]

Tak až se dostanu k počítači, dám to sem. Teď jsem jen na telefonu. Jen nevím, zda DII spíná plusem nebo kostrou. Tam je pak rozdíl.

[knedlousek]

Chtěl bych to zkusit do defa. Tak kdyby někdo měl info o spínání plus/kostra tak napište.

[Acon]

trojblink je dobrí akurát na dialnici a s Disco sa tak málo predbieha, že je to zbytočná námaha. Ja aj tak predbieham len ak za mnou nikto nejde a tomu predomnou je šuma-fuk či 3x bliknem, alebo nie. Tak neblikám vôbec. A keď treba, tak blikám stále

[hifi]

ja to mam na T5 a som si na to dost zvykol a na D2 mi to tiez dost chyba. super pouzitie pri vyjazde z kruhaca, odbocenie do odbocovacieho pruhu,vyjdenie zo zaradovacieho,...

[default]

Tak až se dostanu k počítači, dám to sem. Teď jsem jen na telefonu. Jen nevím, zda DII spíná plusem nebo kostrou. Tam je pak rozdíl.

To spínání zítra změřím. Pokud tedy rozchodím ten imobilizér...

[Balú]

trojblink je dobrí akurát na dialnici a s Disco sa tak málo predbieha, že je to zbytočná námaha. Ja aj tak predbieham len ak za mnou nikto nejde a tomu predomnou je šuma-fuk či 3x bliknem, alebo nie. Tak neblikám vôbec. A keď treba, tak blikám stále

počúvaj,ty si v tom mojom aute nechal asi nejaký vírus,presne takto jazdím aj ja

[Wojto]

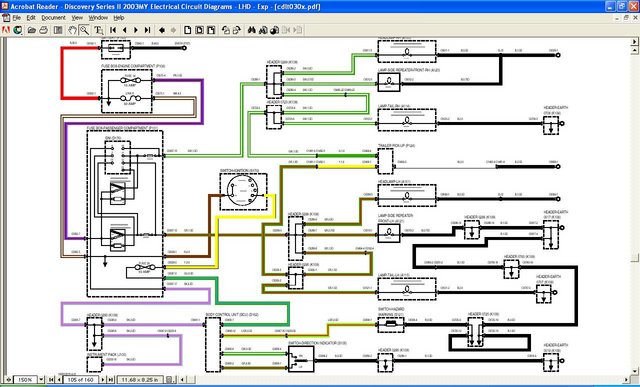

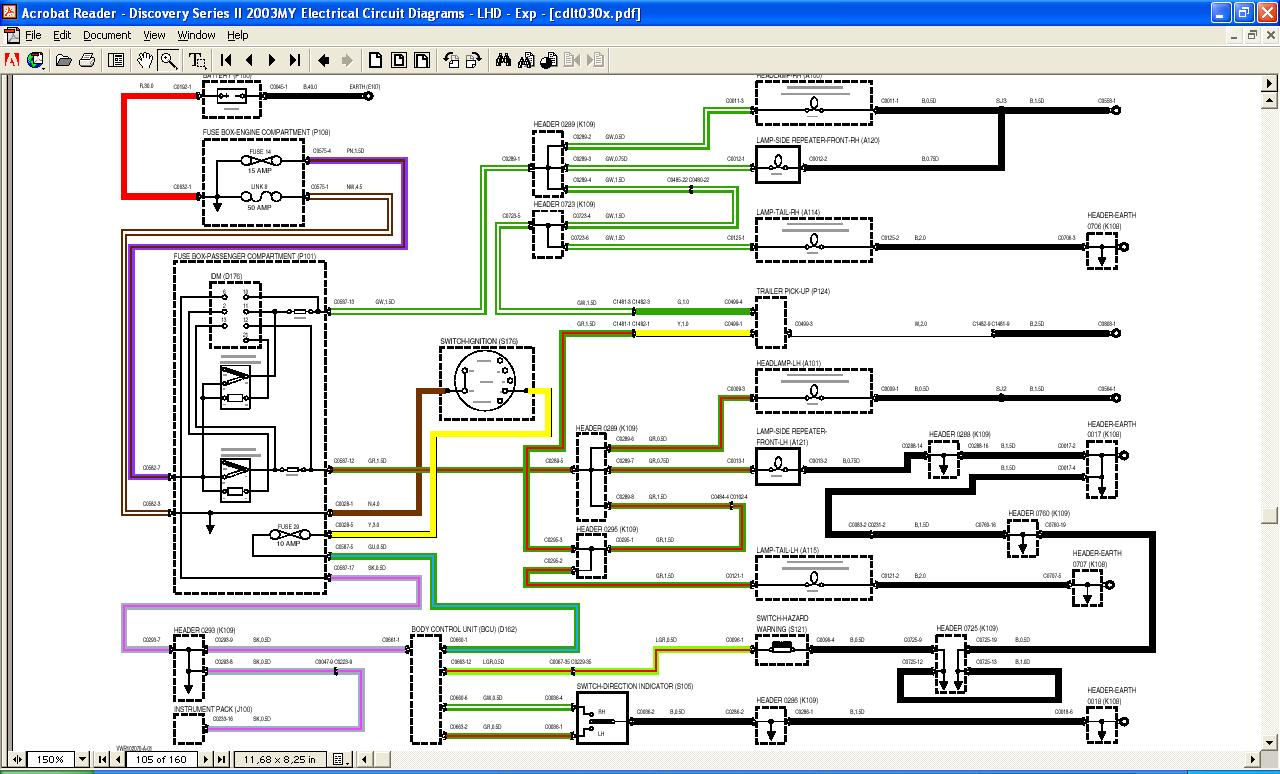

RAVE: zopína plus

[knedlousek]

A teď teoreticky vzato pokud se bavíme o TD5ce v Diskárně tak by to mohlo bejt v TD5ce v Defíkovi stejně ne? Potvrďtě mi někdo mojí myšlenku prosím. Trojblik by se mi docela líbil kdyby to nestálo milion.

[petmic]

Rozdiel medzi Td5 Def and Disco asi bude. Smerovky na Disco su riadene cez BCU, Def co viem BCU nema. Dalsia vec je, ze ktovie co by povedala BCU na to ze nieco spina na jej vystupe smerovky na +12V. BCU asi bude merat prud cez smerovkove ziarovky, kedze ked je pripojeny prives rozsvieti kontrolku privesu, a takisto mala by vediet signalizovat ze je smerovkova ziarovka vypalena (nieviem ako, ale v RAVE sa o tom pise). Ak by som to robil ja, tak by som ten tripling modul na Disco zapojil medzi packu smeroviek a BCU.

[libovka]

Tak na tom to principu to funguje.Pouze se nasymuluje prodloužení sepnutí páčky směrovky.

[Jacko]

Ja to mám na mojom RRCčku,ktoré teraz dokončujem - kúpil som to v TSS, montáž je jednoduchá a je to parádička - zatiaľ som to testoval len tak v garáži,ale funguje to super - aj pri zapnutí triplingu a následnému prepnutiu na opačnú stranu sa hneď vypne a prepne na druhú stranu - uvidíme ako to bude fungovať v praxi - na firemnom aute to používam hlavne na kruhových objazdoch

[Mrky DII]

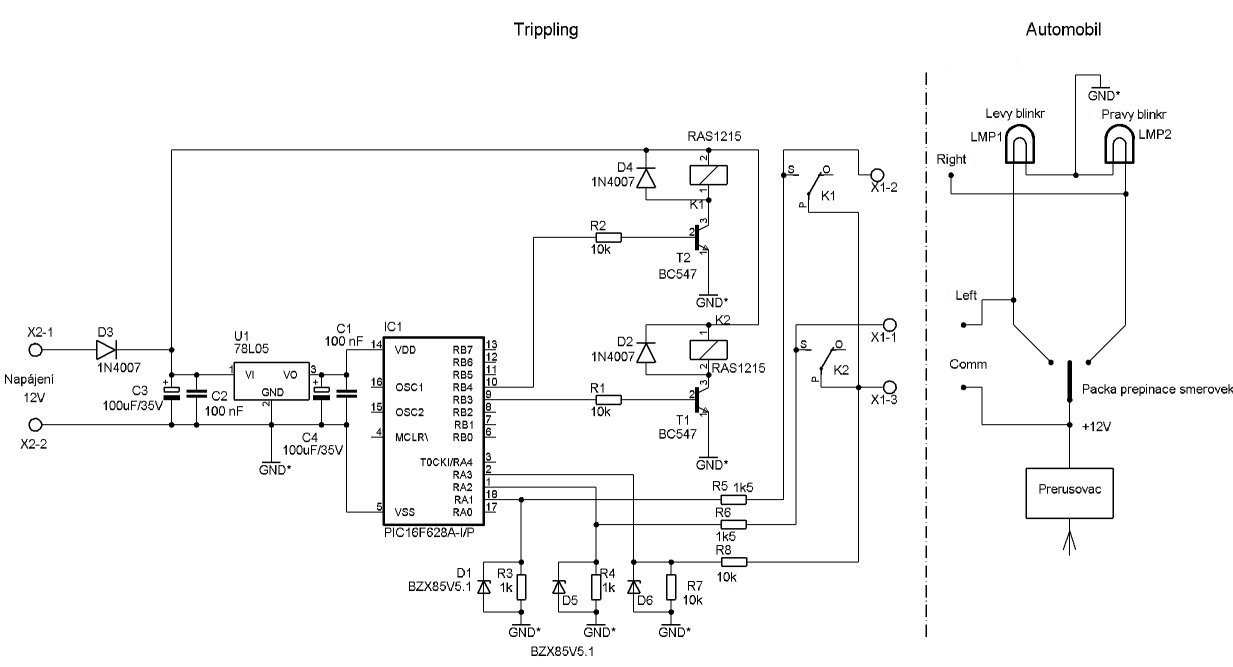

Tak konečně.
C1,C2 100nF keramický
C3,C4 100mikroF elektrolyt
D1,D5,D6 Zenerova dioada BZX85V005.1
D2-D4 dioda 1N4007
IC1 procesor Trippling 1.0 naprogramovaný PIC 16F628A-I/D
K1,K2 relé 12V/5A
R1,R2,R7,R8 rezistor mini 10k
R3,R4 rezistor mini 1k
R5,R6 rezistor mini 1k5
T1,T2 tranzistor NPN BC 547
U1 stabilizátor 78L05
X1 svorkovnice AK500/3
X2 svorkovnice AK500/2

Ten procesor se dá sehnat už naprogramovaný na DHservis.cz. Taky se tam dá koupit celá stavebnice tripplingu za 550,- Kč. Do toho asi půjdu já, protože jsem nějak zlenivěl a nechce se mi vyrábět plošňák .

[default]

Souhlas - za 550 se nevyplatí ty starosti okolo shánění tišťáku. A na druhou stranu s radostí provětrám mikropájku. Naposled jsem ji měl v ruce v prosinci, když jsem s ní opravoval základní desku v plynovým kotli.

[Mrky DII]

Přesně. Za 550,- si člověk udělá radost bez starostí a ještě se pobaví. Při představě kreslení a leptání tišťáku doma v kuchyni mi dochází, že do toho se už pouštět nebudu ...
